A1040 MIRA 3D Pro混凝土三維超聲波成像儀
A1040 MIRA 3D Pro是一款混凝土三維超聲成像儀（以下用型號代替），是ACSYS廠家（簡稱ACS）的產品，用于混凝土內部結構質量評估。A1040 MIRA 3D Pro每個探頭擁有獨立的脈沖發射-接收通道，三維全矩陣數據采集，各個位置均實時3D成像，內部缺陷直觀可見。該設備平行通道數可達32通道，穿透深度可達2.5m。設備成功應用于用戶模型箱內部結構測試、隧道襯砌灌漿密實度檢測、混凝土內部結構缺陷檢測。
產品特點：
True3D? 斷層掃描 - 每個位置實時FMC /TFM三維成像
A-DPC?干點式傳感器 - 采用新型低噪音傳感器技術，能深度穿透和強靈敏度
開口裂縫尺寸測量- 裂縫定量評估功能
可擴展孔徑- 由兩個或多個陣列單元組成任意孔徑配置
INTROVIEW? Pro- 用于遠程單元控制和3D成像及大數據分析的臺式或筆記本PC軟件

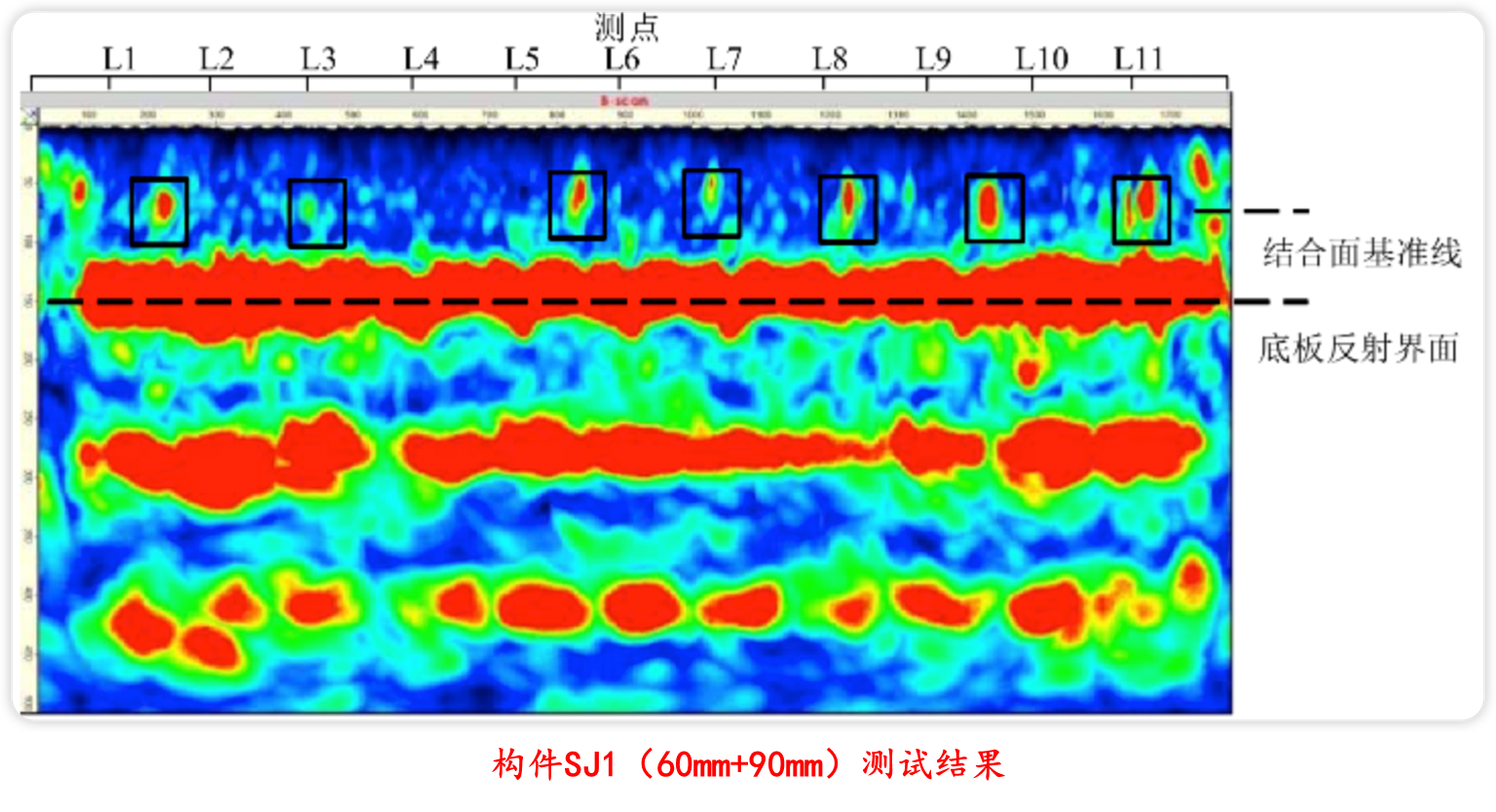

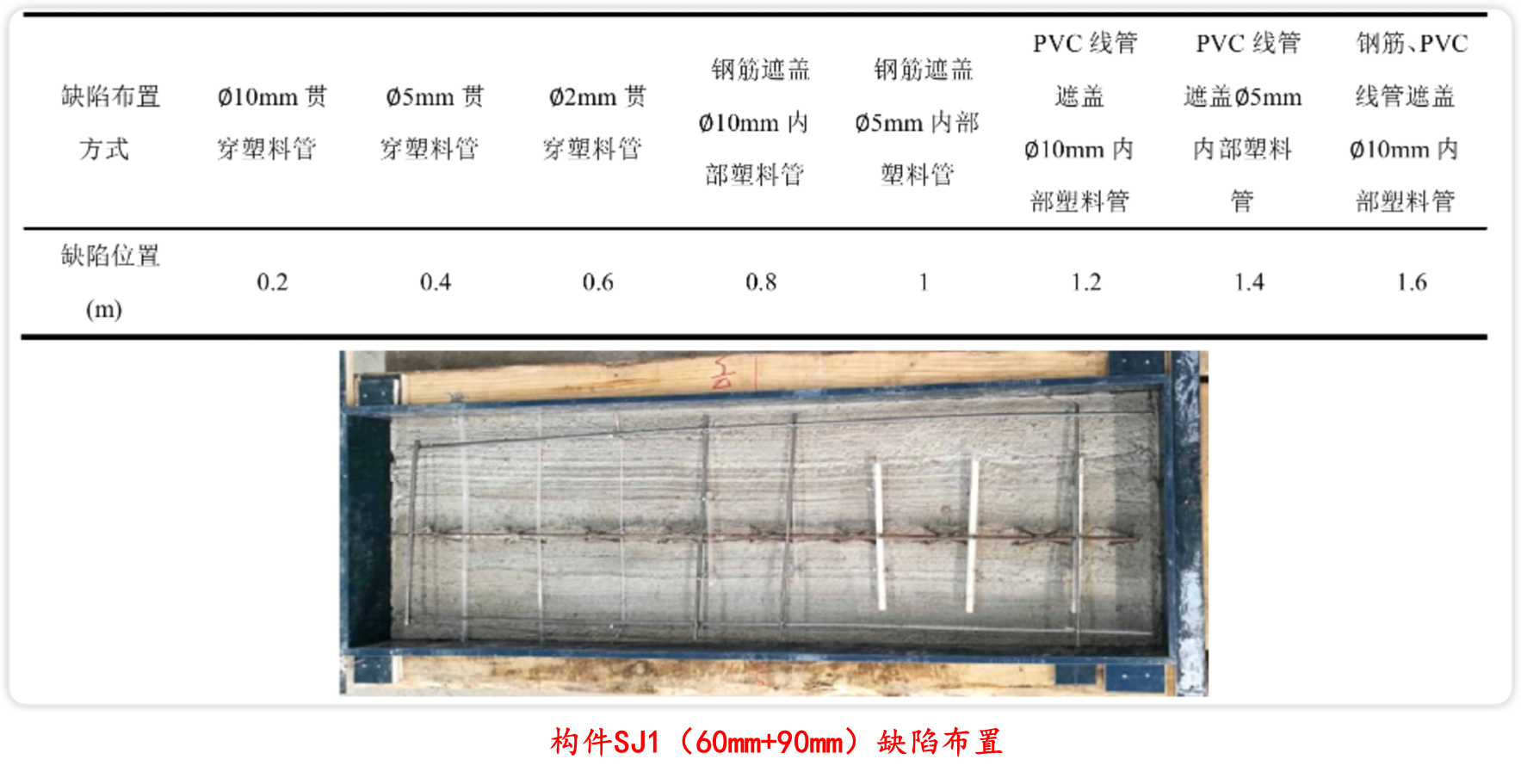

疊合樓板質量檢測技術研究
符合技術規范:
◆ T/CECS XXX-202X《裝配式混凝土結構檢測技術標準》
◆ JGJ/T485-2019《裝配式住宅建筑檢測技術標準》
◆ 江蘇省DB32/T 3754-2020 《裝配整體式混凝土結構檢測技術規程》
◆ DB34/T 5072-2017《裝配式混凝土結構檢測技術規程》
◆ DB37/T 5106-2018《裝配式混凝土結構現場檢測技術標準》
◆ DG/TJ 08-2252-2018《裝配整體式混凝土建筑檢測技術標準》
◆ DB13(J)/T 8327-2019《裝配式混凝土結構建筑檢測技術標準》
◆ DBJ/T-199-2020《裝配式混凝土結構檢測技術標準》
技術參數：
| 參數 | 規格 |
| 單個A-DPC 傳感器陣列配置 | 4 ×16，8×8 |
| 可擴展增配陣列 | |
| 平行DAQ通道數 | 64 |
| 頻率帶寬 | 10~100KHz |
| 穿透深度(視混凝土性質而定) | 最大4m |
| 最大覆蓋面積 | 10×10㎡ |
| 幀重復率 ? 2D成像 ? 3D成像 | 12Hz 0.3Hz |
| 一次充電使用時間 | 高達10小時 |
包裝清單：
| 包裝清單 | 數量 |
| 配置32個DPC傳感器的電子單元 | 2個 |
| 帶保護罩的平板PC | 1個 |
| 用于定期功能測試的參考試塊 | 1塊 |
| 可更換的18650鋰電池 | 兩組 |
| 電源，Type-C | 2根 |
| USB數據線，Type-C | 2根 |
| INTROVIEW Pro軟件， 帶12個月的升級& 支持服務 | 1個 |
| 便攜箱 | 1只 |
| 質保證書 | 1份 |
| 操作手冊 | 1份 |
| 更換電池的螺絲刀 | 2把 |
